壹兴佰三坐标测量机产品

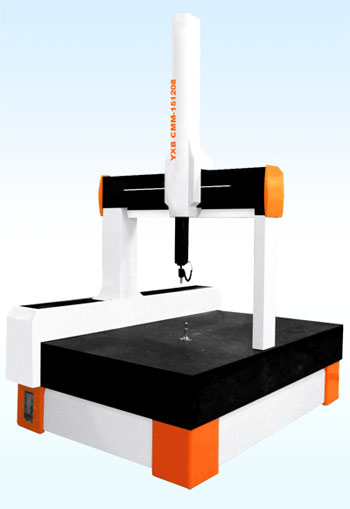

YXB- 活动桥式三坐标测量机(大型三次元测量机)

三坐标测量机,活动桥式三坐标测量机,三次元测量机,三座标测量机
机器特点:
测量机
操作简单易懂.界面可视化.功能强大.测量模块多.适用范围广.
测量机
高稳定性机床式优质铸铁基础框架.
测量机
闭式、开式、贴附式光栅的选择.
测量机
标准的数据采集软件、提供经修正后标准的各轴坐标示值.
测量机
具有测量高精度(可达2-6µm)高效率、与良好的操作可靠性.
测量机
测量机性能稳定可靠荣获测量机性能ISO10360评定国际标认证.

下三坐标订单
询价
 详细规格:
 测量精度(有三种选择):
(1)
2.5 + L/300 μ
(2)
3 + 2L/300 μ
(3)
5 + 2L/300 μ
测量行程:
X×Y×Z(mm)
1200×1500×800
外形尺寸:
L×W×H(mm)
2860×1930×3450
工件限重:
500 kg
 活动桥式系列(另外可自选):

型号:

YXB554

YXB754

YXB755

YXB654

YXB864

YXB764

YXB775

YXB1076

测量范围:
(mm)

X

500

500

500

500

600

600

700

700

Y

500

700

700

600

800

700

700

1000

Z

400

400

500

400

400

400

500

600

型号:

YXB1084

YXB1085

YXB1064

YXB1075

YXB1275

YXB1475

YXB1575

YXB151208

测量范围:
(mm)

X

800

800

600

700

700

700

700

1200

Y

1000

1000

1000

1000

1200

1400

1500

1500

Z

400

500

400

500

500

500

500

800

 测量机系统配置表(有三种配置选择,可自选配置):

 操     控:

 CNC开环控制 /  CNC闭环控制

 测 量 软 件:

美国 Rational DMIS测量软件 /   美国 Virtual DMIS测量软件

 控 制 系 统:

 美国PMC控制系统

 电       机:

 日本三洋直流伺服电机

 测量器具:

 英国Renishaw测量头/ YXB测量头

 机身结构:

 气浮结构/ 线性导轨结构

 选择配置方案：

①
CNC闭环控制、美国Virtual DMIS测量软件、英国ON-MOTION控制系统伺服电机、英国Renisaw测量头、气浮结构.
②
CNC闭环控制、美国Rational DMIS测量软件、YXB控制系统伺服电机、YXB测量头、气浮结构.
③
CNC开环控制、美国Rational DMIS测量软件、YXB控制系统步进电机、YXB测量头、线性滚动滑轨.

 功能(有两种可选择能性):①双功能(复合式)探头接触式测量+影象非接触式测量;②探针接触式测量
最大允许探测误差(µm) :MPE≤2.5
长度测量最大允许示值误差 :  MPE≤3+2L/300  MPE≤2.5+L/300  MPE≤3+4L/300
