机床球头自动对刀仪



产品名称:机床球头自动对刀仪 返回
产品简介: SD5001球型全自动机床对刀仪,自动识别刀长刀具直径,刀摆误差自动补偿
修正;各刀具参数自动完成输机,精准无误、稳定性好、确保高精度加工质量;
刀具磨损超差、断刀机床自动停机报警。

媒体价格:The ball head of Microset (单位:RMB)










 【产品描述】

SD5001全自动球头对刀仪,安装在机床的工作台上,通过有线连接的方式,自动将刀长、刀具直径、刀摆误差等
测量参数,输入机床系统之中,一旦检测到刀头磨耗,通过相关磨耗程序可以自动进行补正,保证工件的加工精度。如果
检测到刀具的破损或折断,机床自动停止运行,并发出告警。对刀精度可以做到
0.003mm以内。


【主要用途】

CNC加工中心、立式加工中心、钻攻机等各种数控机床,在线快速自动对刀,提高工作效率,确保加工精度,
降低制造成本。




【主要功能】

1、刀具直径自动识别功能;

2、刀具长度自动识别功能:

3、刀具摆动自动识别功能:

4、刀具摆动自动补偿功能;

5、刀具直径误差自动补偿功能;

6、刀具磨损自动识别功能;

7、刀具破损自动识别功能;

8、刀具磨损超差自动停机报警功能;

9、刀具磨损自动补偿功能;

10、断刀自动停机报警功能;



【技术特点】

*      精度高:重复定位精度0.003mm以内;

*      寿命长:测量头耐用寿命长,探针选材与三坐标测量机上

的探针一致;

*      高密封性:防水、防油、防切削液,可在恶劣的生产环境中保持高精密度;

*      综合误差自动消除:对刀测量软件自动将刀摆误差、筒夹误差、吃刀抗力误差、锥柄误差……补偿修正;

*      安全傻瓜式:红宝石测球与工件的接触面小,反转触发式,不会损坏工件及机床,只需简单培训即能用
         软件自动控制;

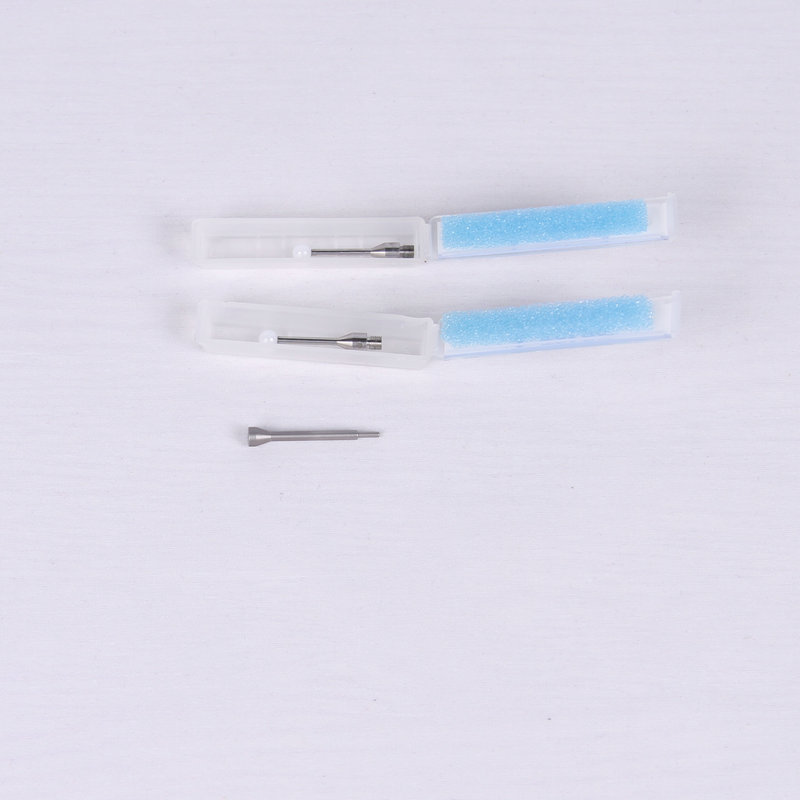

*      维修简便、耗材便宜:不慎操作失误,撞坏探针,即刻自行更换备用探针;


【带给您的好处】

*      提升机床的自动化能力,确保加工精度;

*      降低成本,避免断刀防止废品;

*      节省人工输机的辅助时间,增加产能;



【技术参数】

单项重复精度:1u 2Sigma

触发方向:径向、轴向;

最大过行程量:径向±12.5°、轴向-3mm

可测刀具范围:直径1.5300mm

触发寿命:≥1000万次触发;

输出模式:A:NO(常开)/A:OFF(常闭);

输入、出电压:5V24V(根据机床系统需要切换);

接触面:测针式;

防护等级:IP67
