有线对刀仪T3

产品名称：有线对刀仪T3

产品简介：
■ 刀具直径自动识别补偿功能；
■ 刀具长度自动识别补偿功能：
■ 刀具摆动自动识别补偿功能：
■ 刀具磨损自动识别功能；
■ 刀具破损自动识别功能；
■ 刀具磨损超差自动停机报警功能；
■ 刀具磨损自动补偿功能；
■ 断刀自动停机报警功能；

媒体价格： (单位：RMB)

产品说明

型号	T3系列
对刀面直径	φ20X6mm / φ30X6mm
测盘材质	陶瓷
动作形态	NC (常开)
输出	NO (常闭)
预行程	无
重复精度	≥0.5um
行程	Z轴4mm/XY轴刀盘摆动量≤8°
使用寿命	300万次
防护等级	IP68
触发力	1.5N(安装状态∶垂直)
指示灯	常亮，触发信号时熄灭
急停报警	对刀仪触发时长超1秒数据线未接通对刀仪未回位对刀仪指示灯未亮

适用机型

FANUC(法兰克)、MITSUBISHI(三菱)SINUMERIK(西门子)、

Makino、新代、兄弟、哈斯、等系统.

适用系统

FANUC(法兰克)、MITSUBISHI(三菱)SINUMERIK(西门子)、

Makino、新代、兄弟、哈斯、等系统.

产品优势

■ 精度高

重复定位精度≤0.001m

■ 高密封

防水、防油、防切削液，可在恶劣的生产环境中保持高精密度;

■ 寿命长

测量次数达到300万次

■ 技术优势

维持CNC加工中心测头的加工精度，延长机械运行时间，提高生产率防止不良品的产
生。

■ 便捷式

只需简单培训即能用软件自动控制，刀具反转触发，不会损坏工件及机
床

■ 综合误差自动消除

对自动测刀器软件自动将刀摆误差、筒夹误差、吃刀抗力误差、锥柄误差补偿修正

规格型号

机床有线自动对刀器( 测刀长 / 刀摆 / 刀径 )

T3系列对刀器（Φ20）陶瓷测盘---主体材质（铝）

序号	型号	尺寸( mm )	重复精度( um )	测量维度	吹气	底座( mm )
1	T3-20C-A0-M5	φ30/50-H80	1.00	5维度( ± X ± Y ± Z )	无	φ50-H20
2	T3-20C-A1-M5	φ30/50-H80	1.00	5维度( ± X ± Y ± Z )	有	φ50-H20
4	T3-20C-A0-M8	φ30/90-H80	1.00	5维度( ± X ± Y ± Z )	无	50*90-H20
5	T3-20C-A1-M8	φ30/90-H80	1.00	5维度( ± X ± Y ± Z )	有	50*90-H20

T3系列自动对刀器（Φ30）陶瓷测盘---主体材质（铝）

序号	型号	尺寸( mm )	重复精度( um )	测量维度	吹气	底座( mm )
1	T3-30C-A0-M5	φ30/50-H80	1.00	5维度( ± X ± Y ± Z )	无	φ50-H20
2	T3-30C-A1-M5	φ30/50-H80	1.00	5维度( ± X ± Y ± Z )	有	φ50-H20
4	T3-30C-A0-M8	φ30/90-H80	1.00	5维度( ± X ± Y ± Z )	无	50*90-H20
5	T3-30C-A1-M8	φ30/90-H80	1.00	5维度( ± X ± Y ± Z )	有	50*90-H20

T4系列自动对刀器（Φ20）陶瓷测盘---主体材质（钢）

序号	型号	尺寸( mm )	重复精度( um )	测量维度	吹气	底座( mm )
1	T4-20C-A0-M5	φ20/50-H80	1.00	5维度( ± X ± Y ± Z )	无	φ50-H20
2	T4-20C-A1-M5	φ20/50-H80	1.00	5维度( ± X ± Y ± Z )	有	φ50-H20
4	T4-20C-A0-M8	φ20/90-H80	1.00	5维度( ± X ± Y ± Z )	无	50*90-H20
5	T4-20C-A1-M8	φ20/90-H80	1.00	5维度( ± X ± Y ± Z )	有	50*90-H20

T4系列自动对刀器（Φ30）陶瓷测盘---主体材质（钢）

序号	型号	尺寸( mm )	重复精度( um )	测量维度	吹气	底座( mm )
1	T4-20C-A0-M5	φ30/50-H80	1.00	5维度( ± X ± Y ± Z )	无	φ50-H20
2	T4-20C-A1-M5	φ30/50-H80	1.00	5维度( ± X ± Y ± Z )	有	φ50-H20
4	T4-20C-A0-M8	φ30/90-H80	1.00	5维度( ± X ± Y ± Z )	无	50*90-H20
5	T4-20C-A1-M8	φ30/90-H80	1.00	5维度( ± X ± Y ± Z )	有	50*90-H20

标配清单

清单说明

序号	名称	数量	备注
1	对刀仪主体	1个
2	接收器	1个	带线
3	数据线	2根
4	对刀仪底座	1个	根据实际客户选配
5	24V继电器	2个
6	M5x35/M5x12螺丝	各2根
7	T形螺母	2个	根据机型选择T型块大小
8	棉花扳手 / 接头保护盖	1个
9	φ4气管	6m
10	气管转接头	1个	φ8转φ4
11	电磁阀	1个
12	气管转接头	1个	φ8三通接头

机床有线自动对刀器配件

L系列加高底座

序号	型号	尺寸( mm )	材质
1	L50-M5	φ50-H50	钢
2	L100 -M5	φ50-H100	钢
3	L50-M8	50*90-H50	钢
4	L100-M8	50*90-H100	钢

规格型号

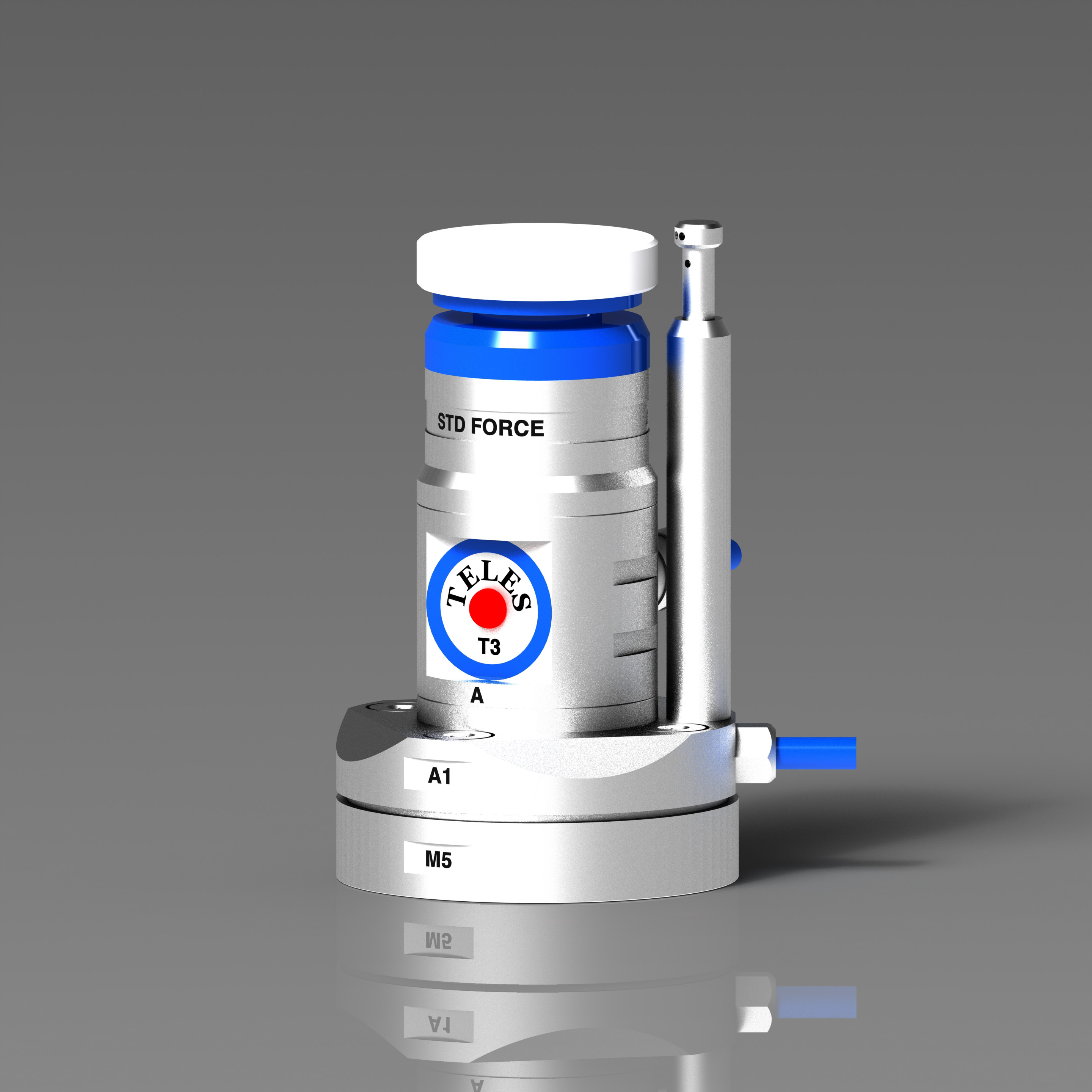

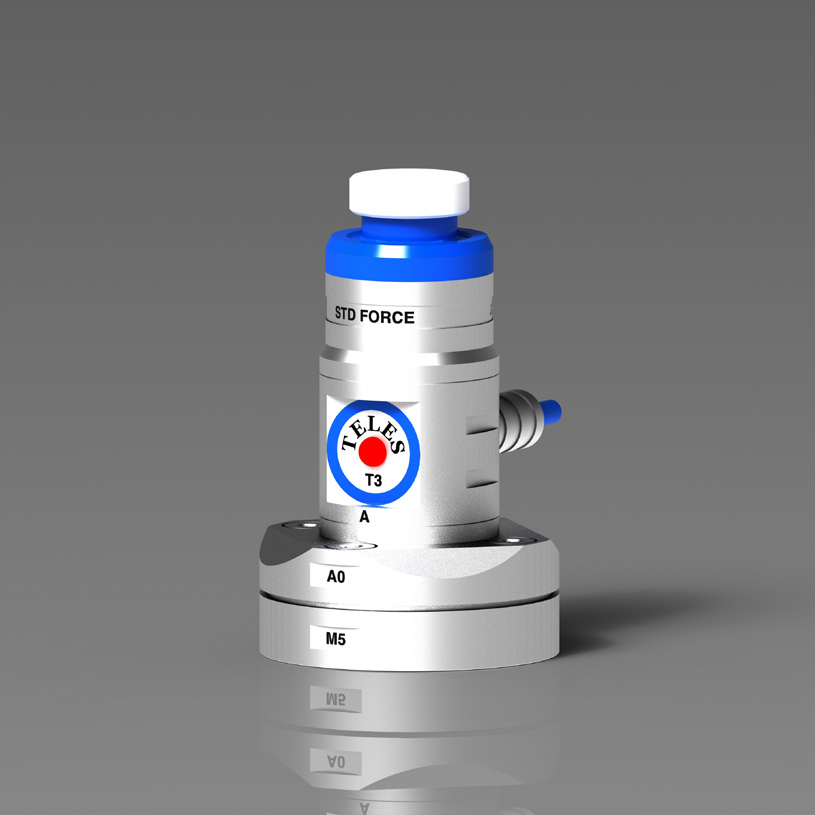

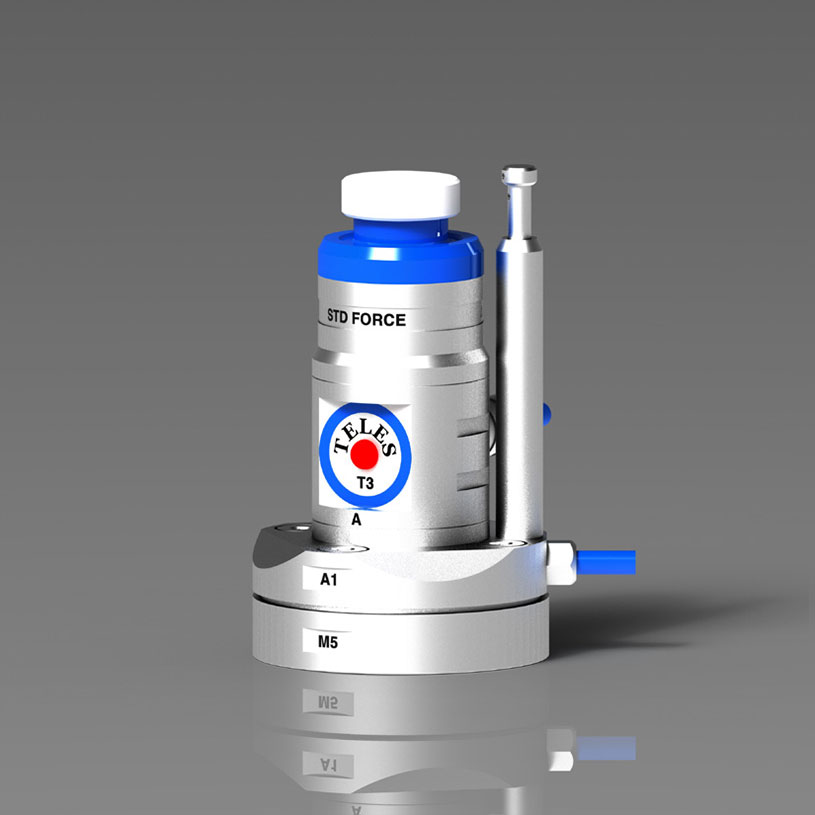

型号：T3-20C-A0-M5	型号：T3-20C-A1-M5	型号：T3-30C-A0-M5	型号：T3-30C-A1-M5

配件

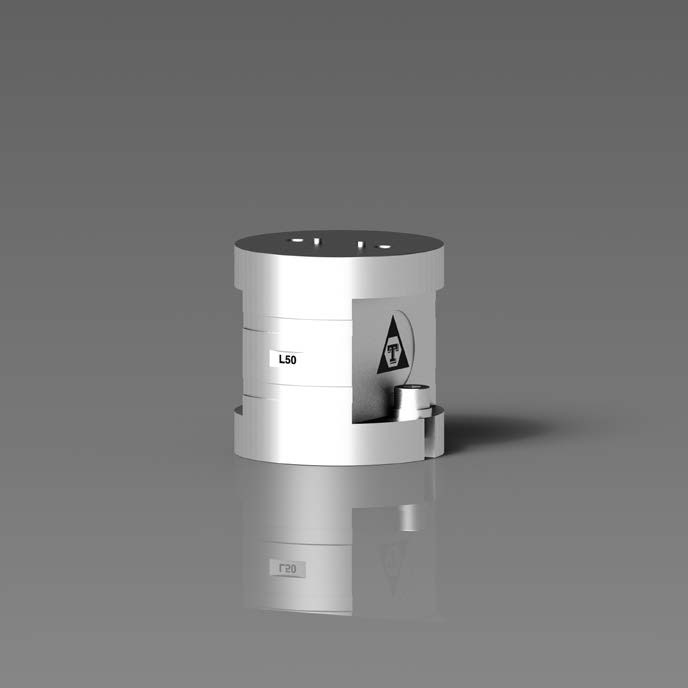

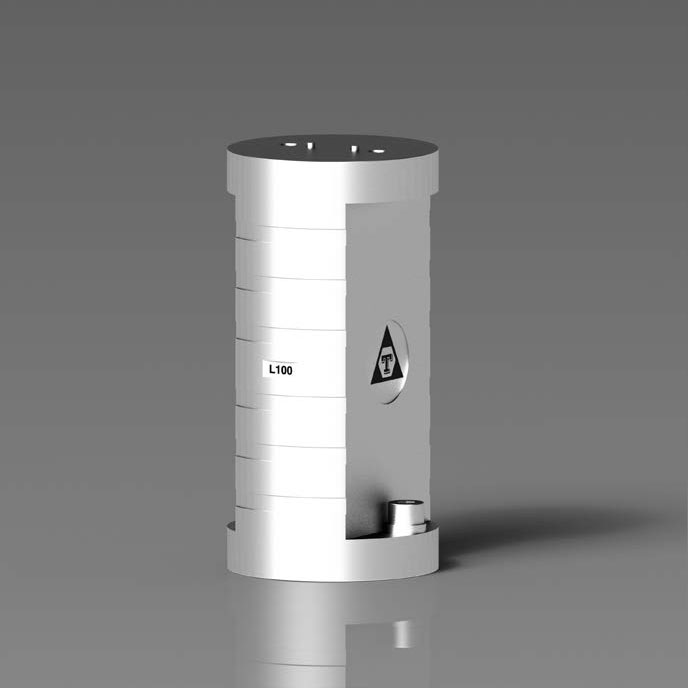

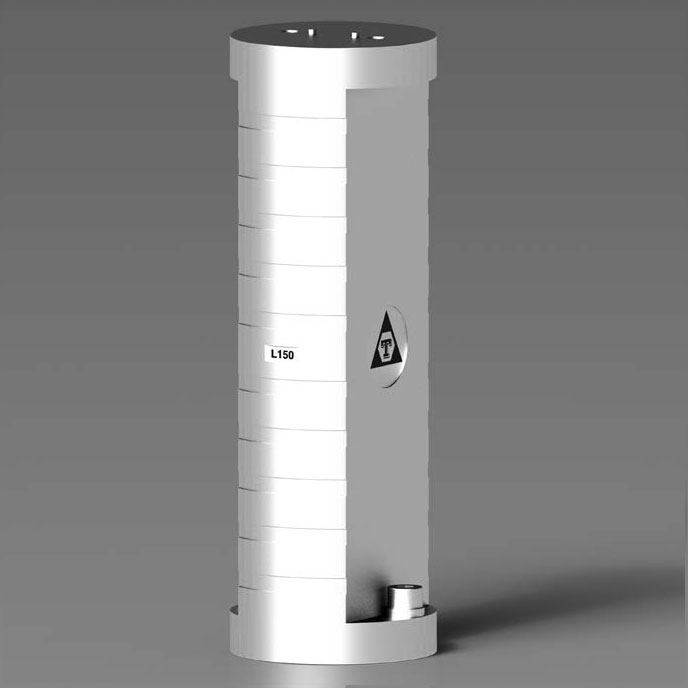

型号：L50	型号：L100	型号：L150

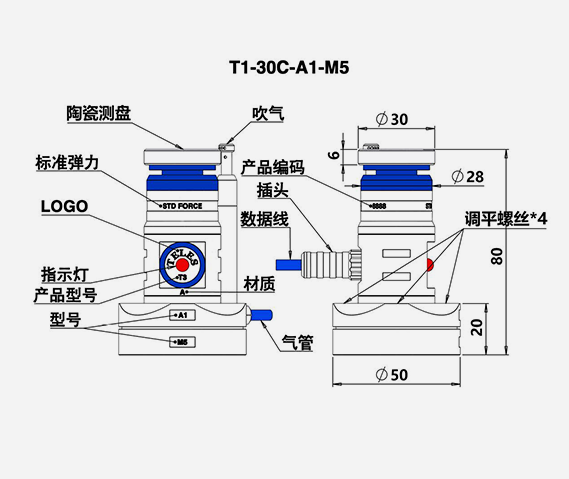

对刀仪示意图

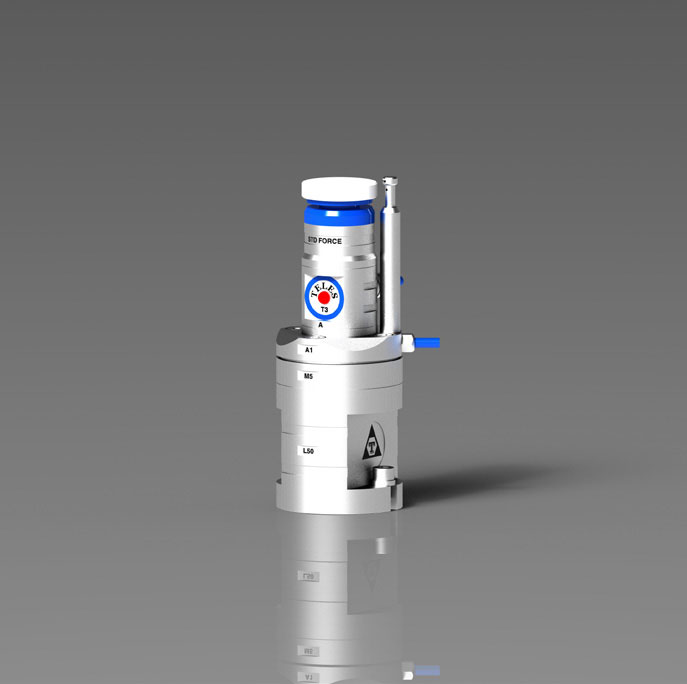

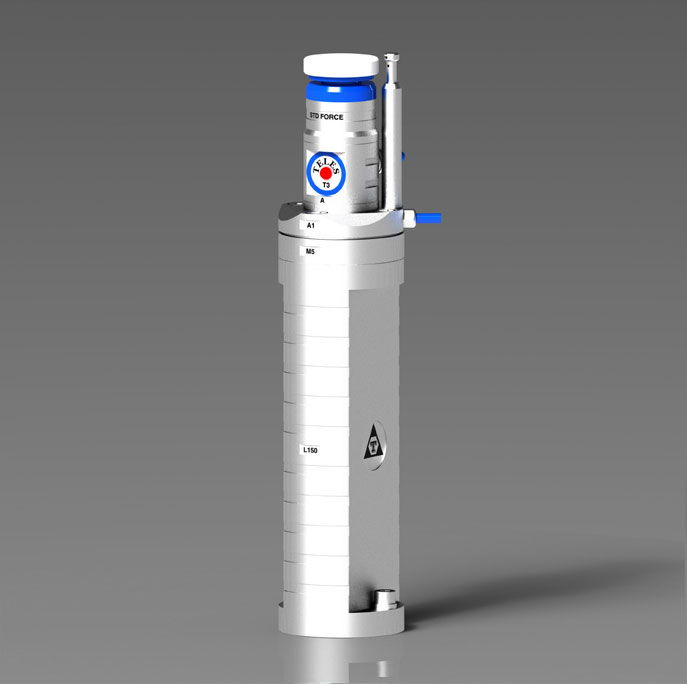

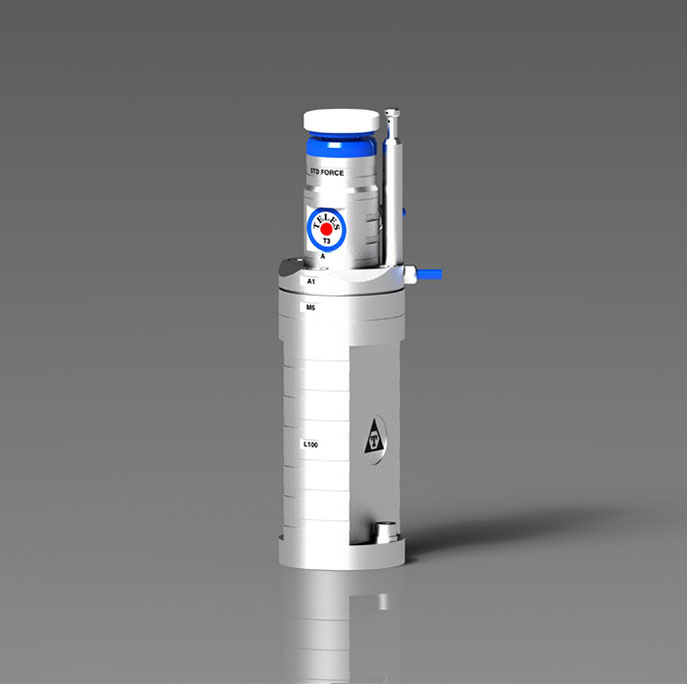

型号：对刀仪+L50	型号：对刀仪+L100	型号：对刀仪+L150

安装须知

机械方面

将自动对刀器直接安装在主轴和直角、平行度均有保证的工件台上时,安装面要清理干净、并用T型块螺栓固定。

安装时，先将对刀仪底座用T型块螺栓安装固定在工作台面上，然后再将对刀仪用六角螺丝固定在对刀仪底座上。

电气方面∶

1）接点额定DC+24V±10%20mA (MAX)

2）机器本体被接地时，连接时使用对刀仪安装在地线一侧。

3）用于杂音、脉冲等诱导通电超过额定电流时，机床对刀器的触点可能会受损、对刀仪头部的配线要避开动力源和噪声源，如果出现触发急停报警，则复
位后10S内将刀具移开。
4）不要用力强拉电线。应在大约30N ( 3Kgf )以内。

5）配线时，请小心伤及电线，避免影响防水性能。如有担心，请使用保护管。

6）接线时注意上图为示意图，接电必须断电，实际接线因不同厂家系统个别接线应以实际为准，切勿随意接线，同时必须看机器电路图，确认无误后再
接。

防范切削屑∶

1）喷气管

将附着在接触面和刀具上的切削屑和冷却剂吹掉。吹不掉的、粘在接触部位上的油脂和异物要经常清扫。空气管通路的内经应设在2以上。

2）清扫

附着在触头且用空气难以吹掉的切削屑和油污，请用酒精等清洁。

对刀注意∶

1）安装时使刀尖正对着触头，直接向下按。
2）必须顾及对刀仪的行程。不可按压过力，可能会造成对刀仪和刀具损坏。

3）对准刀尖的速度与机械一侧的电气回应速度有关，所以设定时要注意不要超出规定的速度。为了确保机床对刀器的精度，建议速度按以下数值设定∶粗
打点F1000，回退1.5MM，精打点F100（机械的控制系统的应答速度在5msec以内时），但是钻头直径在0.5mm以内时，请使用低速（粗打点F500，回退
1.2MM，精打点F60）接触。

4）常见报警处理方法

序号	故障描述	解决方法
1	异常急停	1、检查对刀仪底部是否垫渣子 2、检查线路是否松动 3、检查是否有跳转信号
2	对刀不准	1、检查陶瓷盘是否平面度 2、检查陶瓷盘是否松动 3、检查底座是否固定牢靠
3	无信号	1、检查线路是否正常 2、检查对刀器主体是否损坏 3、检查跳转信号线是否正常 4、检查接受器是否正常

保养和维护

a）定期清理测针周围凝固的切削液和油渍；

b）定期检查对刀盘平面度<=0.005MM；

c）定期检查对刀误差，如果对刀异常则及时停止检测；

d）定期对刀仪急停功能是否正常；

保修以及返修说明

保修说明

探头产品的保修期为一年，对于保修期内的产品，本公司可为用户提供免费保修服务。若用户的产品处于下列情况中，本公司将无法提供免费保修服务。

a）产品超出保修期；

b）产品受到人为损坏；
c）机床事故导致产品顺损坏；

d）若购买合同中有新增条例，且于本方法有冲突，则保修方法以购买合同为准。

返修说明

返修服务由售后工程师直接进行服务，请联系负责该产品的售后工程师，在售后工程师的指导下及时完成售后返修工作。
