产品说明

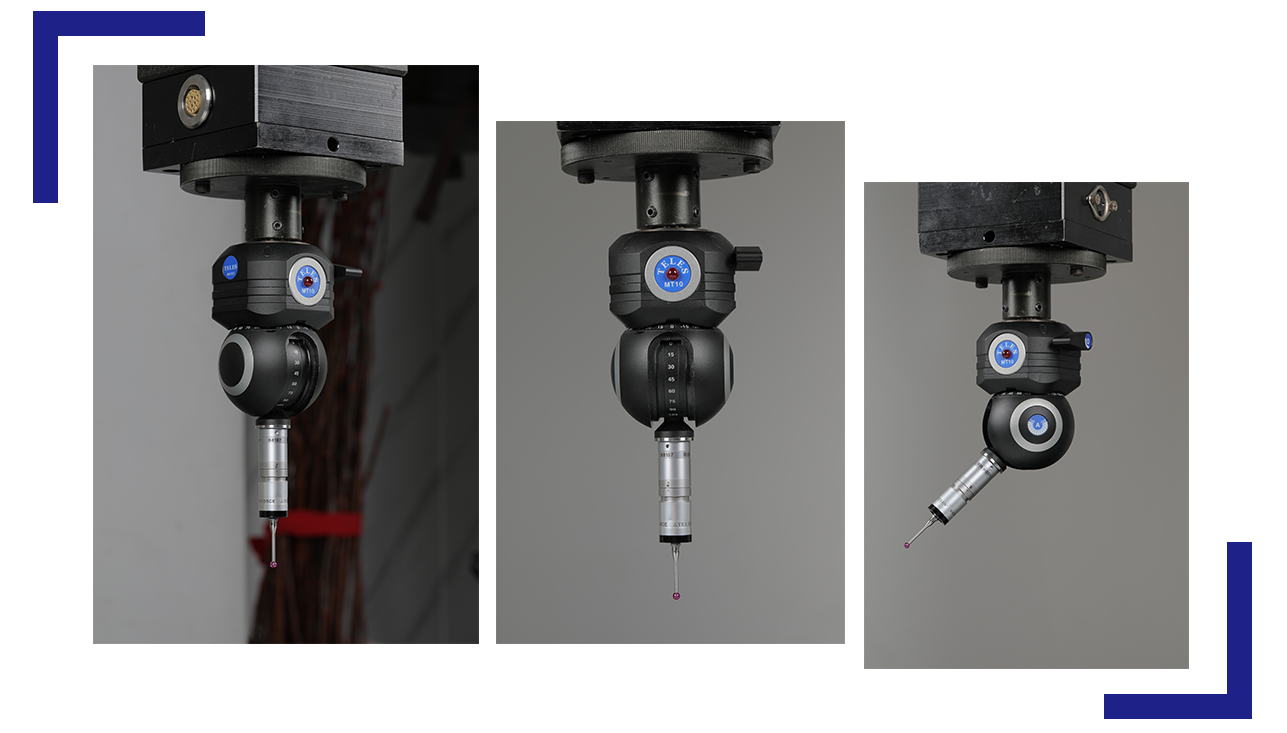

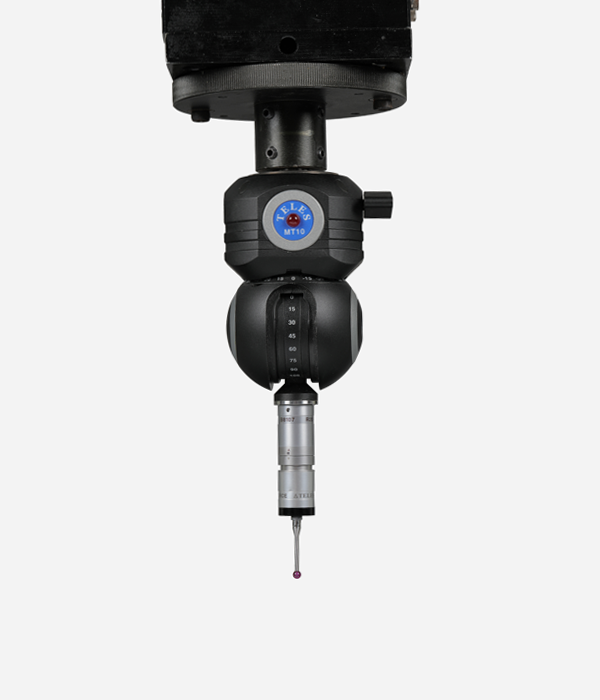

MT10分度式手动旋转测座配合塔雷斯触发式测头构成半自动测量系统，具有单点触发测量方式。
纵向旋转角度A：0°～105°；水平向旋转角度B： ,旋转分度 15.0°可实现312个重复定位位置。
保证了高度的灵活性。紧凑的外形设计，提供了更大的测量空间。
清晰的读数刻度可方便快速的定位到指定位置。
锁定和解锁功能提供了高精度的定位功能，并消除不必要的机械磨损。
MT10手动旋转测头座兼容塔雷斯M8触发式测头，可配合M2螺纹系列测针。与雷尼绍MH20I测座可互换使用。
产品优势
 |
|
技术参数
|
MT10
|
|
单点重复精度
|
≤1.5μm
|
|
测座与测量机连接方式
|
φ12固定柄与三坐标测量机连接
|
|
测座与测头连接方式
|
M8螺纹连接
|
|
测头状态显示
|
1个LED指示灯
|
|
电缆接头
|
6针DIN插座
|
|
A轴参数
|
±105°，以15°为分度，共13个位置
|
|
B轴参数
|
±180°，以15°为分度，共24个位置
|
|
最大负载
|
300mm测头加长杆
|
|
重量（不含连接柄）
|
350g
|
|
轴锁定方式
|
单锁定杆
|
|
操作温度范围
|
15°C至40°C
|
|
储存温度范围
|
﹣10°C至﹢70°C
|
|
使用测针接口
|
M2螺纹
|
|
客户现场
|
